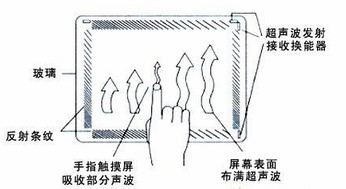

表面声波触摸屏是利用声波可以在刚体表面传播的特性设计而成。 以X轴为例,控制电路产生发射信号(电信号),该电信号经玻璃屏上的X轴发射换能器转换成厚度方向振动的超声波,超声波经换能器下的楔形座折射产生沿玻璃表面传播的分量。超声波在前进途中遇到45度倾斜的反射线后产生反射,产生和入射波成90度、和Y轴平行的分量,该分量传至玻璃屏X方向的另一边也遇到45度倾斜的反射线,经反射后沿和发射方向相反的方向传至X轴接收换能器。X轴接收换能器将回收到的声波转换成电信号。控制电路对该电信号进行处理得到表征玻璃屏声波能量分布的波形。有触摸时,手指会吸收部分声波能量,回收到的信号会产生衰减,程序分析衰减情况可以判断出X方向上的触摸点坐标。同理可以判断出Y轴方向上的坐标,X、Y两个方向的坐标一确定,触摸点自然就被唯一地确定下来。
优点
● 光学性能最好。清晰度和透光率最高,反光最少,无色彩失真
● 防刮擦、抗野蛮使用。
● 不怕电磁干忧,无漂移。
● 分辨率高,可达4096X4096,响应速度快
● 使用寿命长,单点触摸达5000万次
● 成本较低
行业应用
查询机、售票机、ATM、网络电话、自助终端、博彩、交通等
艾特达提供尺寸
6.5”, 7”, 8.4”, 10.4’, 12.1”, 15”. 17”. 18.5”, 19”, 21.5”, 24”, 32”, 42”
|
